El Georadar (Ground Penetrating Radar o GPR) es un método geofísico no destructivo que emplea pulsos de radar de alta frecuencia para obtener imágenes del subsuelo. Permite la detección y mapeo de objetos y estructuras enterradas, variaciones en la estratigrafía, y la localización de vacíos o zonas de humedad. Nuestra firma aplica esta tecnología en proyectos de ingeniería civil, minería y gestión de activos, proporcionando datos precisos para la toma de decisiones con cero impacto en las operaciones o infraestructura existente. La versatilidad del GPR lo convierte en una herramienta fundamental para la evaluación de riesgos y la planificación de proyectos en Chile.
Metodología
La metodología GPR se basa en la emisión de ondas electromagnéticas desde una antena transmisora y la recepción de los ecos reflejados por discontinuidades en el subsuelo mediante una antena receptora. La selección de la frecuencia de antena, que varía típicamente entre 16 MHz y 2.6 GHz, es crítica y determina la resolución y la profundidad de investigación. Para trabajos de prospección, nuestros especialistas realizan un reconocimiento previo del sitio y definen una malla de adquisición de datos. Los perfiles de radar obtenidos son procesados con software especializado para filtrar ruido y mejorar la señal, generando secciones 2D y modelos 3D que interpretamos para entregar informes técnicos detallados en plazos de 5 a 10 días hábiles.
Parámetros Técnicos Referenciales
| Parámetro | Valor |
|---|---|
| Antena de Baja Frecuencia | 16 - 100 MHz | Profundidad: 8 - 12 m | Aplicación: Estudios geológicos profundos, detección de grandes cavidades. |
| Antena de Media Frecuencia | 200 - 400 MHz | Profundidad: 3 - 6 m | Aplicación: Localización de tuberías y tanques, estratigrafía en obras viales. |
| Antena de Alta Frecuencia | 800 MHz - 1.5 GHz | Profundidad: 0.5 - 2 m | Aplicación: Inspección de losas de hormigón, armaduras, ductos en pavimentos. |
| Antena de Frecuencia Dual | 300/800 MHz | Profundidad: 2 - 5 m | Aplicación: Estudio versátil que combina buena penetración y resolución para servicios públicos. |

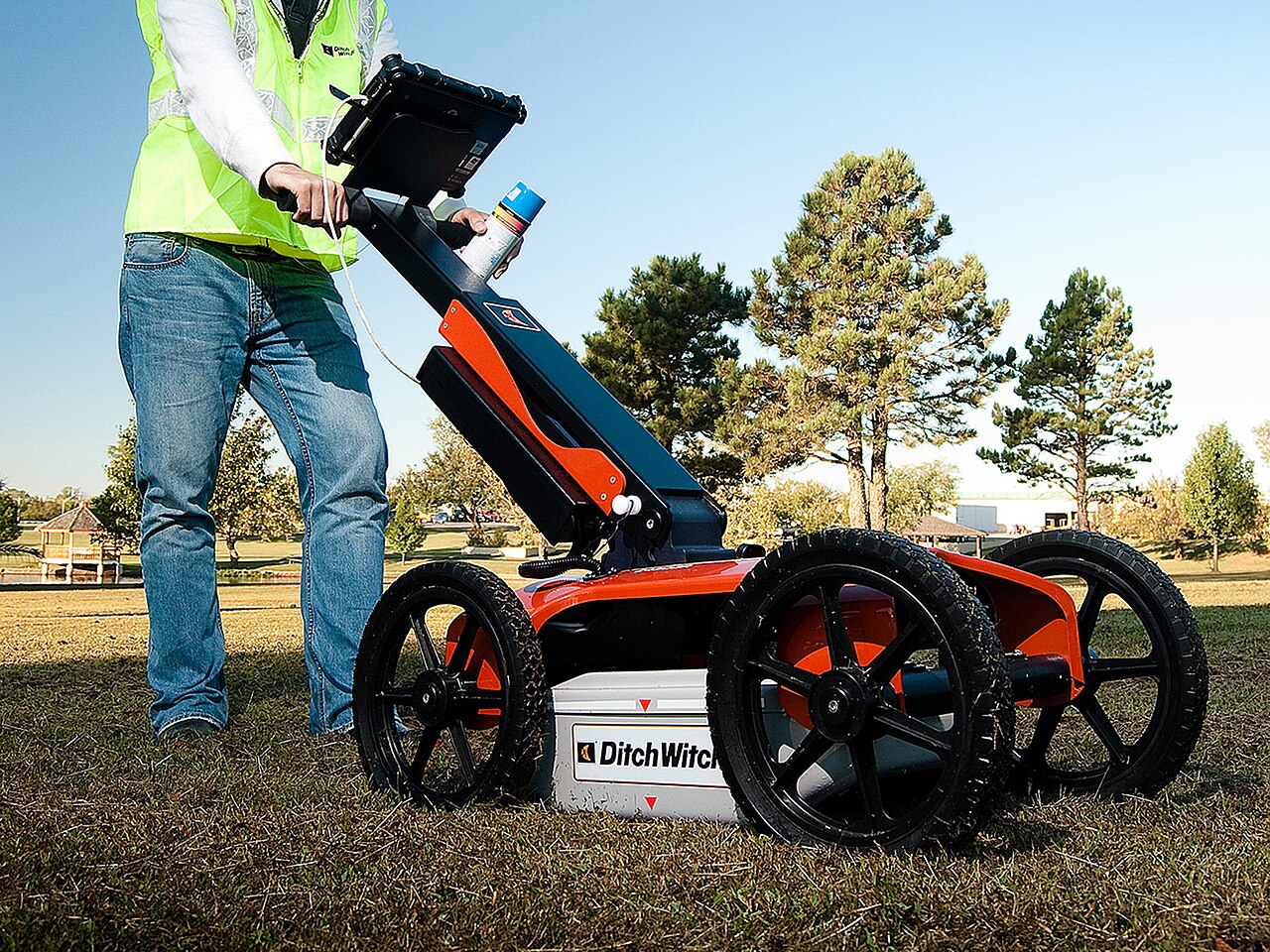

| Sistema de Arrastre (Cart) | Configuración de antenas montada en carro | Aplicación: Adquisición rápida y continua en grandes áreas planas (pavimentos, patios). |
Consideraciones Técnicas
La efectividad de la señal GPR en Chile está directamente influenciada por las condiciones locales del suelo. En general, los suelos secos y arenosos, comunes en el norte del país, ofrecen una atenuación baja y favorecen una penetración cercana al máximo teórico del equipo. Por el contrario, suelos arcillosos húmedos o con alto contenido de sales, presentes en ciertas zonas costeras o agrícolas, atenúan significativamente la señal electromagnética, reduciendo la profundidad de investigación efectiva. Nuestros especialistas evalúan estas condiciones en la etapa de pre-estudio para seleccionar la antena GPR más adecuada y establecer expectativas realistas de alcance, que en ningún caso superan los 12 metros.
Solicite una Cotización
Nuestro equipo evalúa su proyecto y responde en menos de 24 horas.
O escríbanos directamente a [email protected]
Por qué elegirnos
Video Demostrativo
Preguntas Frecuentes
¿Qué factores limitan la profundidad de penetración del GPR?
La profundidad máxima, que no excede los 12 metros, está limitada principalmente por la conductividad eléctrica del subsuelo. Suelos con alta humedad, arcillas expansivas o contenido salino disipan la energía del radar rápidamente. La frecuencia de la antena es el segundo factor clave: a menor frecuencia, mayor penetración pero menor resolución de detalles pequeños.
¿En qué se diferencia el GPR de otros métodos como el electromagnético inductivo?
El GPR proporciona información de profundidad continua y precisa mediante perfiles de radar, ideal para definir estratigrafía y geometría de objetos. Los métodos electromagnéticos inductivos suelen ofrecer una respuesta integrada del volumen del suelo, excelente para detección de metales pero con menor definición de profundidades y estructuras no metálicas. El GPR es complementario y su elección depende de los objetivos del estudio.
¿Puede el GPR detectar todo tipo de tuberías?
El GPR detecta variaciones dieléctricas, por lo que es eficaz para localizar tuberías de plástico (PVC, HDPE), hormigón y metal, siempre que exista un contraste con el material circundante. Tuberías vacías y secas en suelos homogéneos pueden presentar un desafío. La combinación con frecuencias de antena específicas (ej. 400 MHz) optimiza los resultados para este tipo de aplicaciones en redes de servicios.
